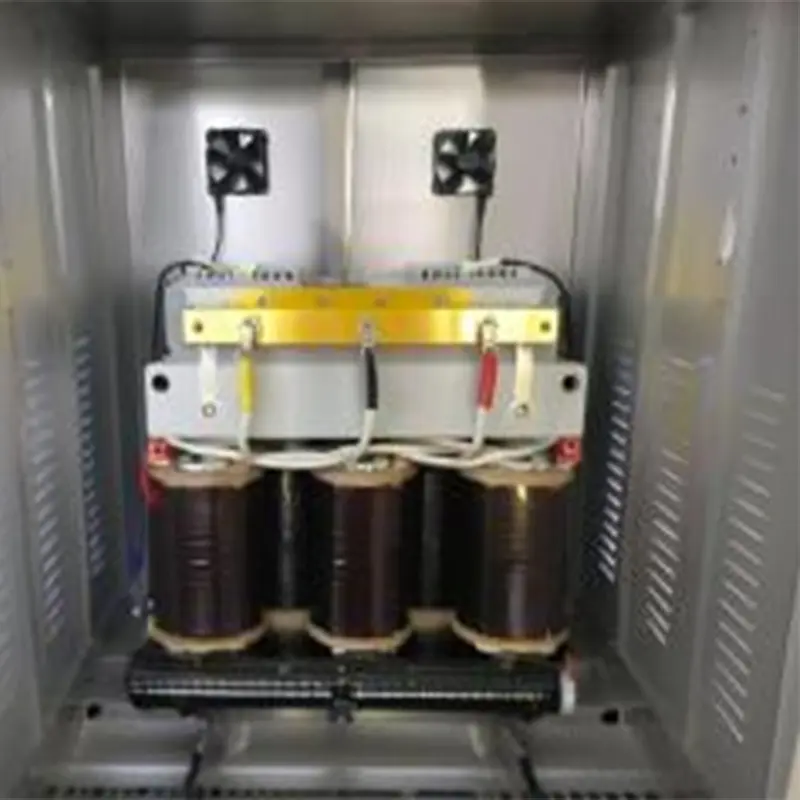

Transformer tiga fasa ialah peranti elektrik
Transformer tiga fasa ialah peranti elektrik yang direka untuk memindahkan kuasa elektrik dengan cekap merentasi tahap voltan yang berbeza dalam sistem tiga fasa. Transformer ini penting dalam aplikasi yang memerlukan pengagihan kuasa tinggi, seperti dalam grid utiliti dan tetapan industri.
Penerangan Teras Transformer Tiga Fasa:
1. Konfigurasi Penggulungan: Transformer tiga fasa boleh dikonfigurasikan dalam pelbagai sambungan penggulungan, termasuk sambungan bintang (Y), delta (D), dan zigzag. Belitan voltan rendah boleh ketinggalan belitan voltan tinggi sebanyak 30 darjah (Yd1), mendahului 30 darjah (Dy11), atau mempunyai anjakan fasa lain antara 0 dan 360 darjah, menawarkan fleksibiliti dalam reka bentuk sistem .
2. Jenis Teras: Ia boleh mempunyai konfigurasi teras tiga anggota (jenis teras) atau teras lima anggota (jenis cangkerang). Teras tiga anggota adalah biasa untuk kebanyakan aplikasi, menghasilkan keputusan yang tepat semasa kerosakan tidak simetri. Teras lima anggota dipilih terutamanya untuk mengurangkan ketinggian pengubah untuk pengangkutan yang lebih mudah dan mempunyai kearuhan jujukan sifar semula jadi yang tinggi.
3. Penyelarasan Penebat: Transformer tiga fasa direka bentuk dengan pertimbangan untuk tahap penebat, termasuk Tahap Penebat Asas (BIL) dan Tahap Penebat Pensuisan (SIL), yang penting untuk menahan kilat dan impuls pensuisan.
4. Proses Pengilangan: Proses pembuatan melibatkan pembinaan teras, penebat, belitan, pemprosesan teras dan gegelung, fabrikasi tangki, dan ujian menyeluruh. Teras boleh disusun menggunakan kaedah seperti tindanan punggung atau pusingan langkah, dengan yang terakhir mengurangkan kepekatan fluks tempatan dan mengakibatkan arus pengujaan dan kehilangan teras yang lebih rendah.
5. Sistem Penyejukan: Transformer tiga fasa boleh menggabungkan pelbagai kaedah penyejukan, seperti saluran minyak untuk mengawal kenaikan suhu, dan boleh direka bentuk dengan jalur sementara atau kekal untuk sokongan struktur.
6. Aplikasi: Ia digunakan secara meluas dalam sistem kuasa untuk menaikkan atau menurunkan voltan, menyambungkan penjana ke grid, dan dalam proses perindustrian di mana kuasa tiga fasa diperlukan.
7. Keselamatan dan Kecekapan: Transformer tiga fasa direka bentuk dengan mengambil kira keselamatan, termasuk keupayaan untuk menahan daya litar pintas dan menguruskan voltan teraruh dengan berkesan .
8. Impedans Litar pintas: Galangan litar pintas transformer ini ditentukan oleh pelanggan dan boleh dinyatakan sebagai peratusan galangan terkadar atau dari segi reaktans (W) yang berkaitan dengan sisi primer atau sekunder.
Secara ringkasnya, pengubah tiga fasa ialah peranti elektrik berkapasiti tinggi yang direka untuk penghantaran kuasa yang cekap dalam sistem tiga fasa. Ia dibina untuk menahan voltan dan arus tinggi sambil mengekalkan piawaian keselamatan dan kecekapan, menjadikannya amat diperlukan dalam infrastruktur kuasa moden.
