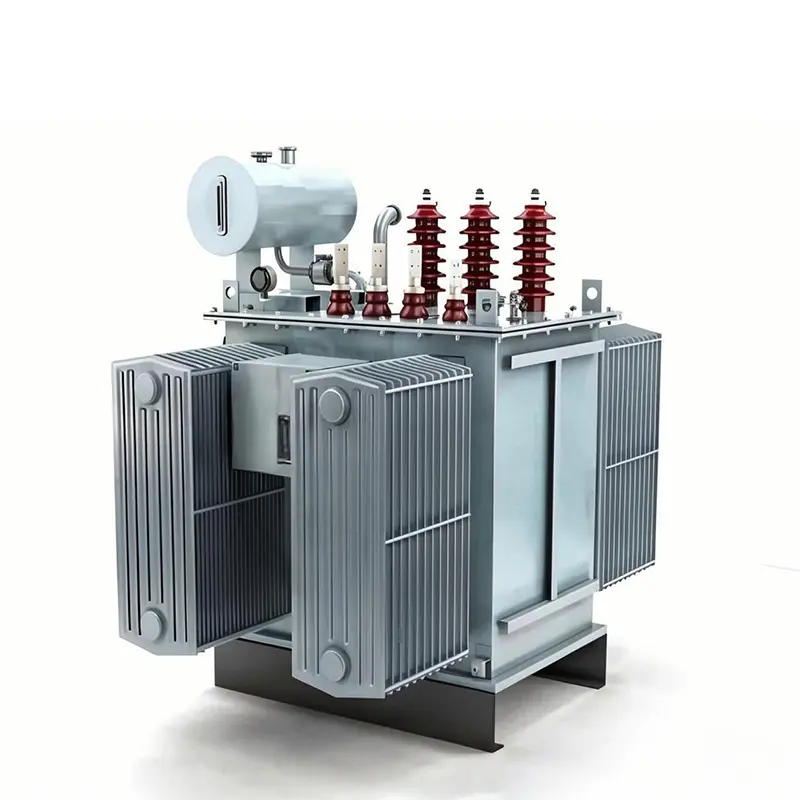

Pengubah kuasa adalah komponen penting dalam sistem kuasa elektrik
Transformer kuasa adalah komponen penting dalam sistem kuasa elektrik, direka untuk memindahkan kuasa elektrik dengan cekap dari satu litar ke litar lain dengan menaikkan atau menurunkan paras voltan tanpa mengubah frekuensi. Transformer ini memainkan peranan penting dalam penghantaran dan pengagihan kuasa elektrik, merapatkan jurang antara penjana dan pengguna akhir.
Penerangan Teras Pengubah Kuasa:
1. Reka Bentuk dan Pembinaan: Pengubah kuasa dibina dengan teras yang diperbuat daripada sama ada tiga kaki atau lima kaki, dengan kaki luka dan kaki kembali yang mungkin mempunyai luas keratan rentas yang sama atau tidak. Teras boleh terdiri daripada pelbagai jenis, termasuk konfigurasi fasa tunggal dan tiga fasa. Belitan adalah sepusat, dengan geometri belitan 'set' yang menyumbang kepada kecekapan dan prestasi pengubah.
2. Pilihan Penyejukan: Transformer ini menawarkan pelbagai kaedah penyejukan, seperti penyejukan dalaman (ON/OF/OD) dan penyejukan luaran (AN/AF/WF), yang penting untuk mengekalkan suhu operasi optimum dan mencegah terlalu panas.
3. Kecekapan dan Kestabilan Elektrik: Jenis dan kaedah penggulungan dipilih untuk meminimumkan kerugian, menggunakan analisis medan magnet. Analisis medan elektrik memastikan struktur penebat optimum antara lilitan, bahagian, belitan dan fasa, mencapai tahap kecekapan dan kestabilan elektrik yang tinggi.
4. Piawaian Keselamatan dan Alam Sekitar: Pengubah kuasa mematuhi piawaian antarabangsa seperti IEC 60076 dan ANSI/IEEE C57, yang meliputi keperluan am, keselamatan, pertimbangan alam sekitar dan parameter prestasi.
5. Penilaian dan Spesifikasi: Ia dinilai untuk pemasangan luaran dan dalaman, dengan frekuensi 50/60 Hz, kelas terma sehingga 105°C, dan peningkatan suhu penggulungan sebanyak 65K. Kenaikan suhu minyak biasanya 60K, dan ia boleh mengendalikan voltan sehingga 550kV dan kapasiti sehingga 800MVA untuk tiga fasa dan 300MVA untuk pengubah satu fasa.
6. Aplikasi: Transformer kuasa digunakan secara meluas dalam aplikasi seperti peningkatan penjana, pengubah kuasa intertie sistem, dan dalam pelbagai tetapan industri dan utiliti yang melibatkan voltan dan arus tinggi.
7. Ciri-ciri Keselamatan: Ia termasuk peranti pelindung seperti geganti Buchholz, yang mengesan pengeluaran gas akibat kegagalan penebat, dan perlindungan kelembapan melalui pernafasan gel silika.
8. Pembuatan dan Pengujian: Kemudahan pembuatan yang canggih menghasilkan pengubah kuasa dengan mesin pemproses teras terkini, mesin penggulungan, peralatan pengeringan haba vakum dan bilik ujian lanjutan.
Ringkasnya, pengubah kuasa ialah peranti elektrik berkapasiti tinggi yang direka untuk penghantaran dan pengagihan kuasa yang cekap. Ia dibina untuk menahan voltan dan arus tinggi sambil mengekalkan piawaian keselamatan dan kecekapan, menjadikannya amat diperlukan dalam infrastruktur kuasa moden.
